深溝球軸承
深溝球軸承結構比較簡單．主要承受徑向負荷，但也能承受一部分軸向負荷。當加大軸承的徑向游隙時，具有角接觸球軸承的一些性能，比正常情況下承受更大的軸向負荷。深溝球軸承型號有上千余種。
一、深溝球軸承常見結構：
1基本結構類型

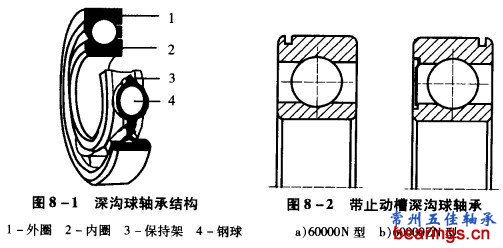

基本結構類型見圖8一l，由外圈、內圈、鋼球和保持架四大件組成，基本結構型式代號為60000型．一般稱為基型深溝球軸承，也可稱為開式深溝球軸承。
2基本型基礎上的變型
(1)外圈有止動槽的深溝球軸承
帶止動槽深溝球軸承見圖8—2，止動環裝入止動槽后，就可以在機殼中限定軸承的位置，從而簡化軸承定位機構。
(2)帶防塵蓋的深溝球軸承

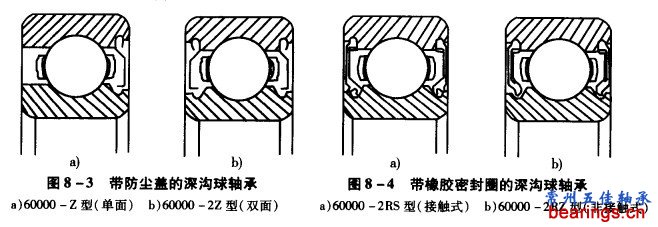

見圖8—3，在基本結構的基礎上，在軸承擋邊的外側加工槽，安裝防塵蓋。單面帶防塵蓋深溝球軸承為60000—z型，雙面帶防塵蓋的軸承為60000一2Z型。防塵蓋起防塵作用，目的是防止使用當中，軸承內部進入粉塵等異物，并且簡化了機械的防塵結構。雙面防塵蓋軸承在裝配時要裝入適量的潤滑脂，這類產品通常一次性使用，多用于潤滑條件不理想而塵埃又多的場合，可長期使用，不用保養。這類結構軸承也屬于閉式軸承，市場需求量很大。
(3)帶密封圈的深溝球軸承
帶橡膠密封圈深溝球軸承見圖8—4，在60000型的基礎上又增加帶骨架的橡膠密封圈，提高了密封的可靠性，可防塵，防水，應用在密封要求高、噪聲低的機械設備。雙面帶密封圈的軸承裝配時，一次性裝人潤滑脂，安裝使用前不再清洗，并且使用中不再加潤滑脂。密封圈與內圈接觸的為RS型，密封圈與內圈非接觸的為RZ型．前者比后者在防水、防塵方面性能更優越，但適應高轉速能力下降。
